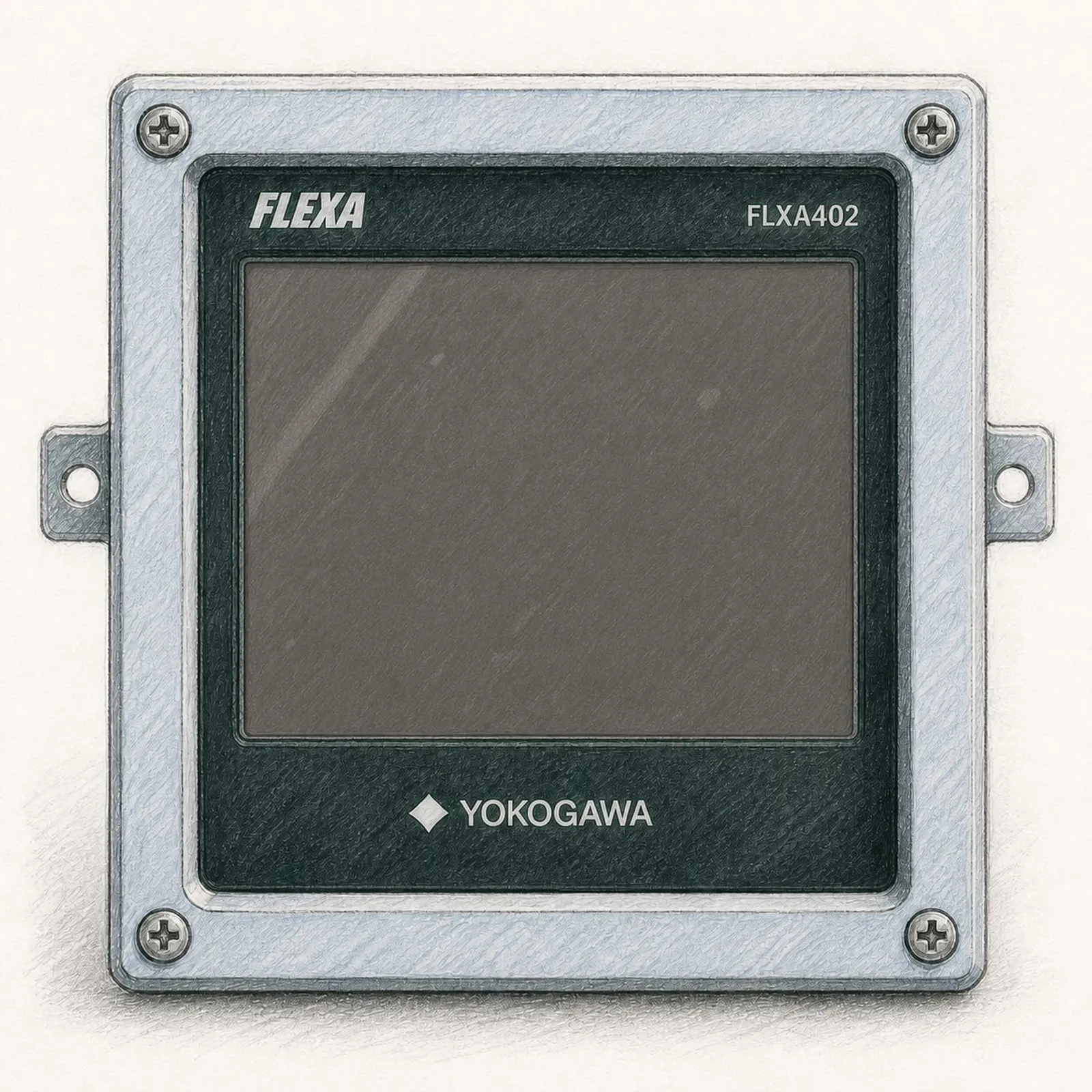

Yokogawa FLXA402 (analog FU20 configuration)

Name: Yokogawa FLXA402 (analog FU20 configuration)
SKU: M0931
Availability: InStock

SKU: M0931

Den här passar vi inte

Vi har ingen elektrod som passar den här maskinen enligt tillverkarens dokument, så vi säljer ingen till den. Manualens innehåll nedan gäller ändå.

Passar din maskin

Passar ej

Bekräftad passform. Gänga NPT34 och dry contact-kontakt, båda bekräftade i tillverkarens dokument.

Så kalibrerar du - enligt din manual

Yokogawa_FU20_en · s. 15-16

Analog FU20 på FLXA402; pH följer FU20-rutinen medan menyvalet görs enligt analysatorns egen manual

Aktivera temperaturkompenseringen i FLXA402 under pH-kalibreringen.
För pH behövs två kända buffertar; för ORP används manuell kalibrering och en känd Redox-standard.

01
Rengör endast FU20:s nedersta mätdel med 5-procentig saltsyra.
ObsLåt inte lösningen nå etiketten eller kontakten.
02
Skölj mätänden noggrant med avmineraliserat vatten.
03
Sänk ned sonden i första bufferten, helst pH 6,87, och kör FLXA402:s kalibreringskommando.
04
Ta upp FU20 och skölj åter med avmineraliserat vatten.
05
Använd pH 4,01 för sur process eller pH 9,18 för alkalisk process som andra punkt och bekräfta den i analysatorn.
06
Avsluta pH-delen med ännu en fullständig sköljning.
07
Vid ORP-kalibrering väljer du i stället manuell kalibrering i FLXA402 och placerar sonden i en känd standard.
ObsYokogawa anger kinoshydronstandarder beredda med 1 g pulver per 200 ml pH-buffert.
08
Mata in standardens mV-värde och återmontera därefter FU20 i processen.
ObsTabellvärdena är 403, 265, 96 eller 88 mV beroende på buffertens pH.

Sätt tillbaka sonden i processläget minst 15 grader över horisontalplanet så att luft inte stannar i glaskulan.

”To calibrate the FU20 pH/ORP sensor, two buffer solutions”

Källa: Yokogawa_FU20_en.pdf, s. 15-16

Felsökning

Symptom → orsak → åtgärd

Symptom

FLXA402 visar långsam eller drivande pH-respons från FU20

Orsak

Kalk, hydroxider eller karbonater kan täcka sensorernas nedersta mätelement

Åtgärd

Doppa bara nederdelen i cirka 5-procentig saltsyra och skölj sedan med vatten; skydda ovansidans etikett och anslutning.

Yokogawa_FU20_en · s. 16

Symptom

pH-signalen blir orolig efter att FU20 monterats nästan horisontellt

Orsak

Luft kan bli kvar i glasmembranet när sonden inte lutar tillräckligt

Åtgärd

Vrid montaget så att processflödet möter sonden och dess axel ligger minst 15 grader över horisontalplanet.

Yokogawa_FU20_en · s. 10

Symptom

FU20 fungerar inte normalt efter rengöring med toluen eller annat opolärt lösningsmedel

Orsak

Lösningsmedlet har brutit upp gelskiktet på pH-glaset

Åtgärd

Lägg mätänden i vatten under minst tolv timmar så att glasets funktion kan återbildas.

Yokogawa_FU20_en · s. 16

Manual

Beskrivning

Yokogawa FLXA402 (analog FU20 configuration) — mäter pH och redox. Elektroder som passar, och kalibreringen ur tillverkarens manual.

Specifikationer

Produkttyp	Styrning
Varumärke	Yokogawa

Vanliga frågor

Vilken infästning har FU20 till min FLXA402?

Den analoga FU20-konfigurationen är registrerad med 3/4-tums NPT-gänga och fria ledarändar för både pH- och ORP-signalen.

Ska jag använda pH 7 och pH 4 till FU20?

Yokogawas FU20-manual rekommenderar de mer exakta IEC-värdena pH 6,87 och därefter pH 4,01 eller pH 9,18 beroende på processen.

Är FU20:s temperaturgivare avsedd att styra processtemperaturen?

Nej, den inbyggda temperaturdelen är avsedd för cellkompensering och indikering, inte för reglering av processen.
